KYN28A-12(Z)户内金属铠装抽出式开关设备

产品概述

KYN28A-12(Z)型户内金属铠装抽出式开关设备〈以下简称开关设备)，系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电,送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足DL/T404-97、IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误分合断路器、防止接地开关处在闭合位置时关合断路器．防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器，实为一种性能优越的配电装置。

其他

使用环境条件

1、正常环境使用
a、周围空气温度上限＋40c
下限-10℃
b、海拔:1000m
c、相对环境湿度:日平均不大于95%.月平均
不大于90%。
d、地震:烈度不超过8度。
e、周围空气不受腐蚀性或可燃气体，水蒸气等
明显污染。
2、无严重污秽及经常性的剧烈振动．严酷条
件下严酷度设计满足1类要求。
3、特殊工作条件:
在超过规定的正常环境条件下使用时，由用户和制造厂协商。

主要技术

额定电压[kV)3/6/10

最高工作电压(kV)3.6/7.2/12

工频耐受电压(kV)42(1min)

冲击耐受电压[kV)75

额定频率50Hz

额定电流(A)630~4000

额定热稳定电流[kA 4S)*16-50

额定动稳定电流(kA)*40-125

分合闸和辅助回路的额定电压(V)

直流24.30.48.60.110.220

交流110、220

防护等级 IP4X(外壳)
IP2X(断路器门打开)
*电流互感器的短时热稳定电流和动稳定电流与变比有关在订货时需具体确认。

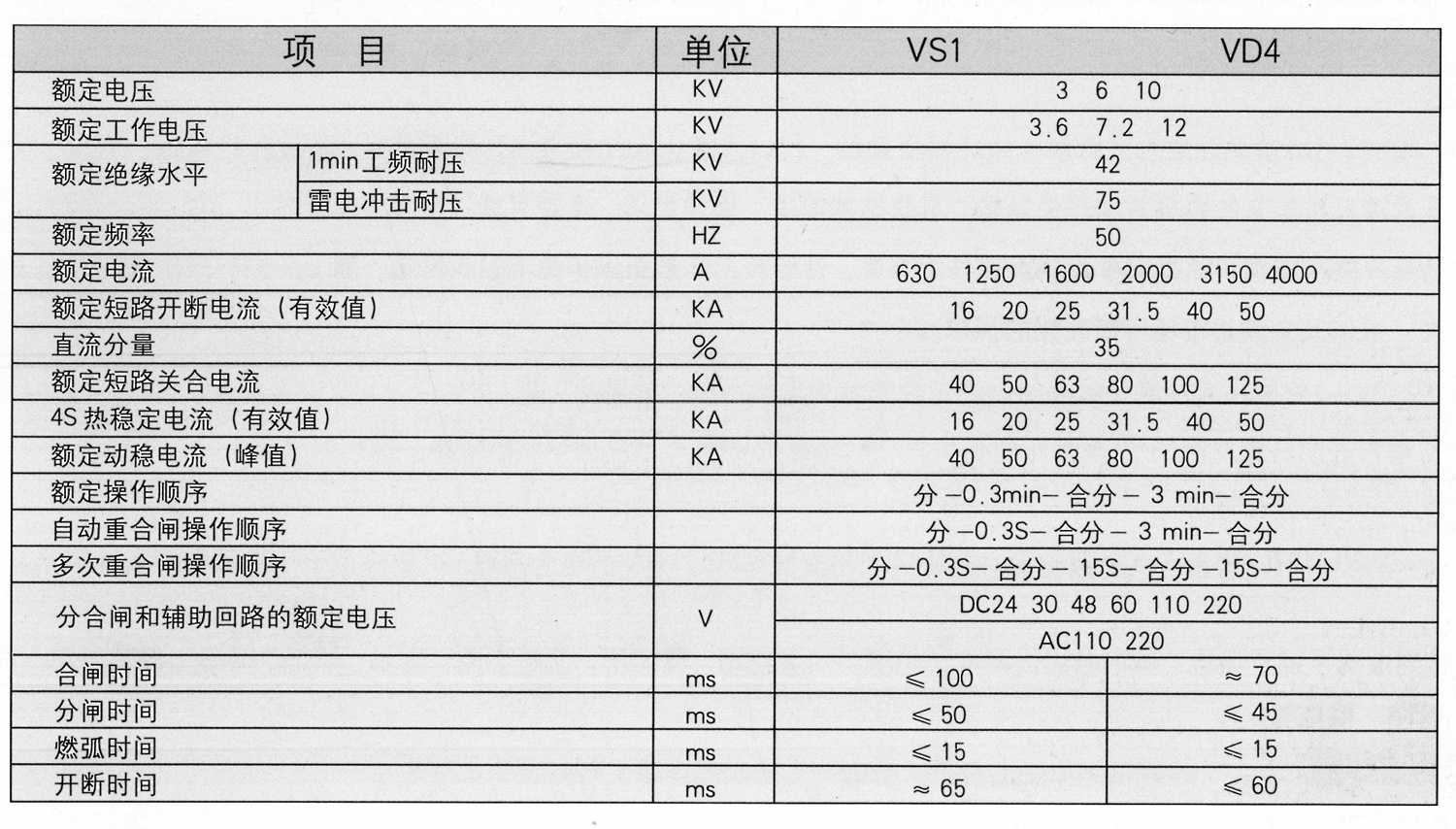

VSI和 VD4 型真空断踏器技术数据见下表:

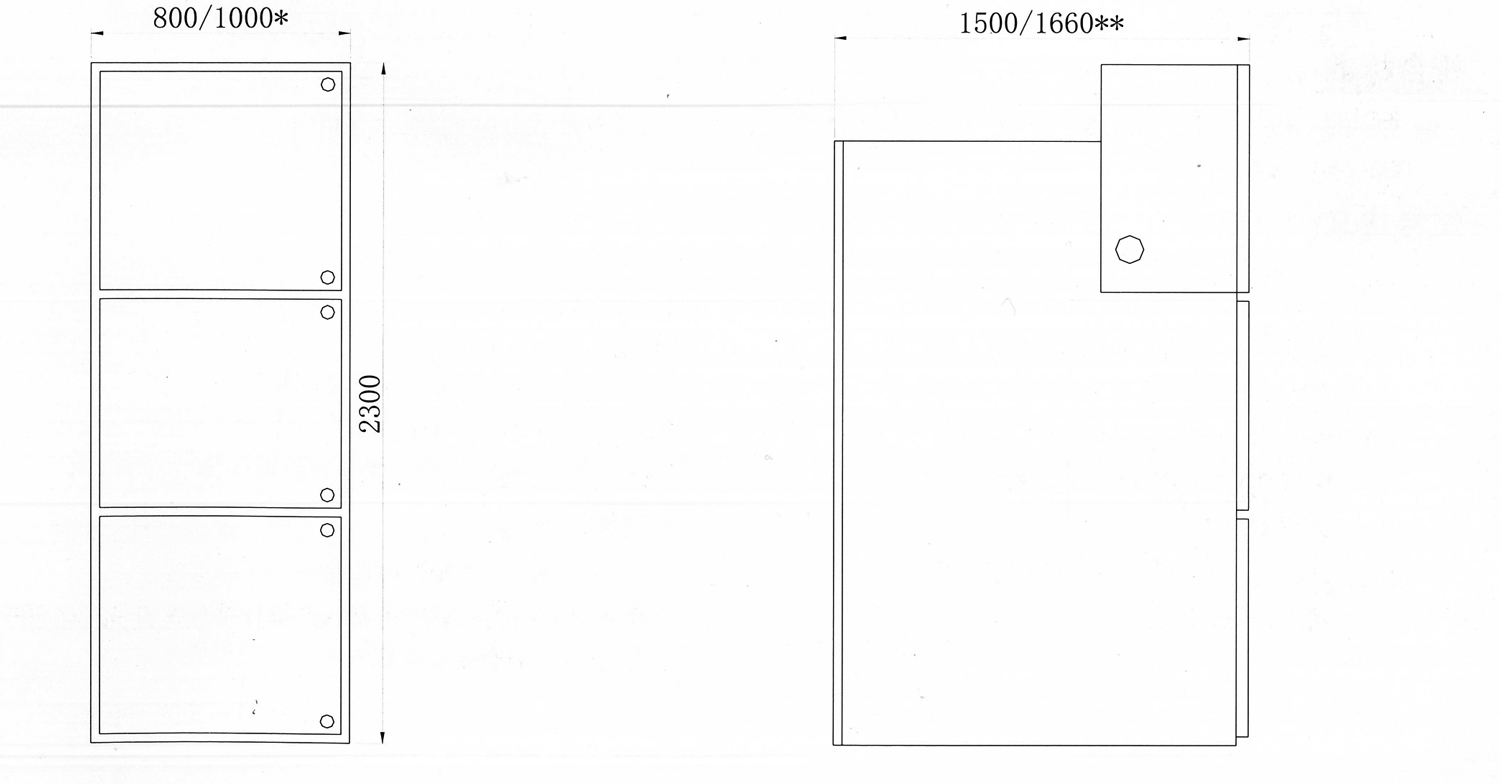

外形尺寸图

额定电流大于1600A为1000，其余为800

电缆进出线为1500，架空进出线为1660
