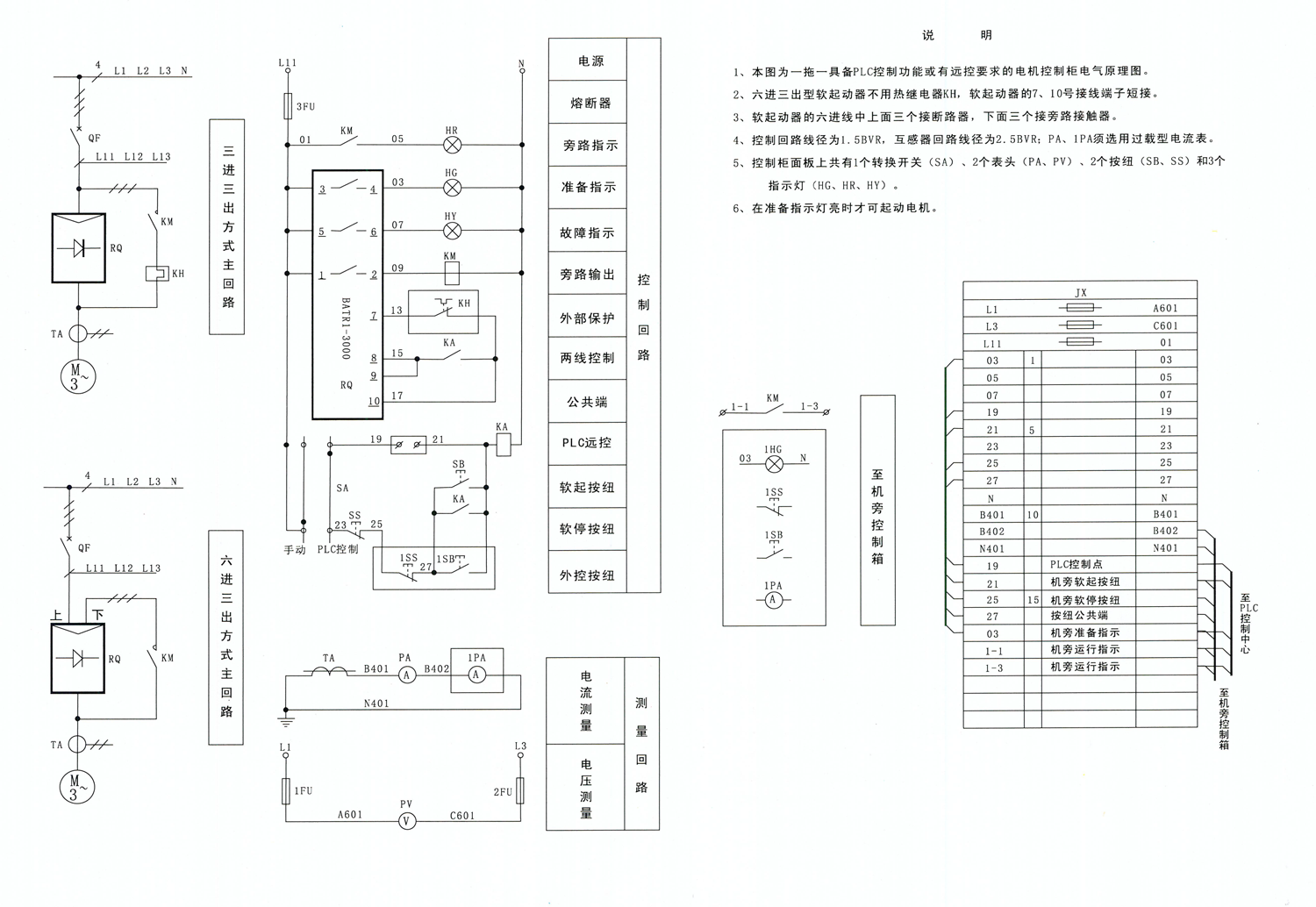

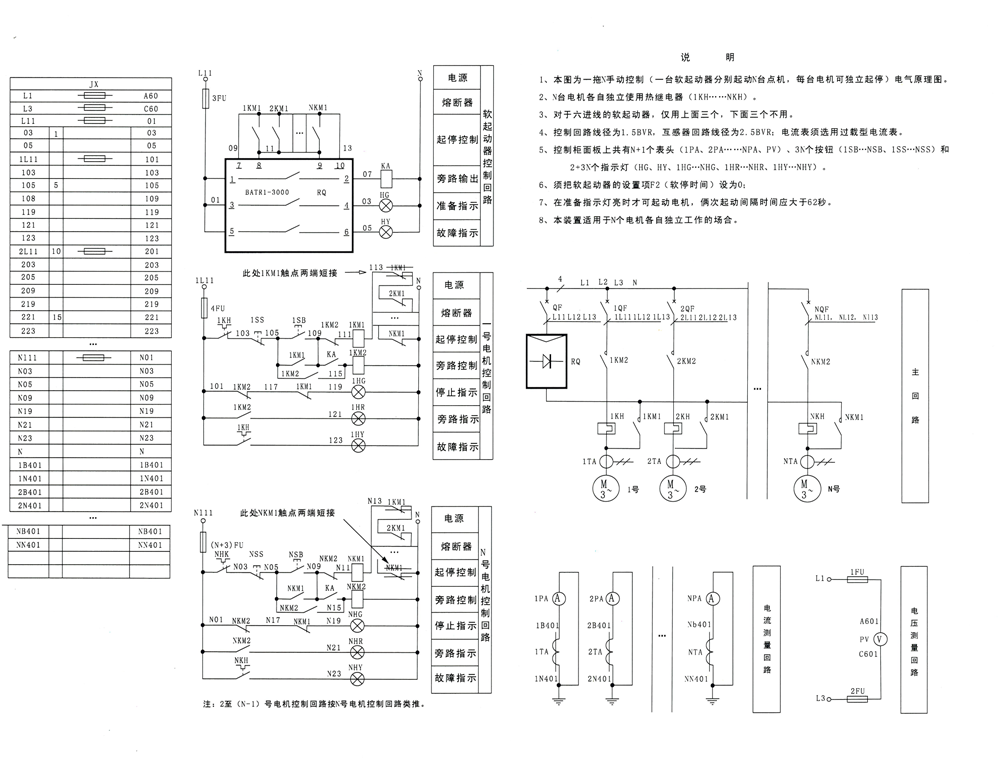

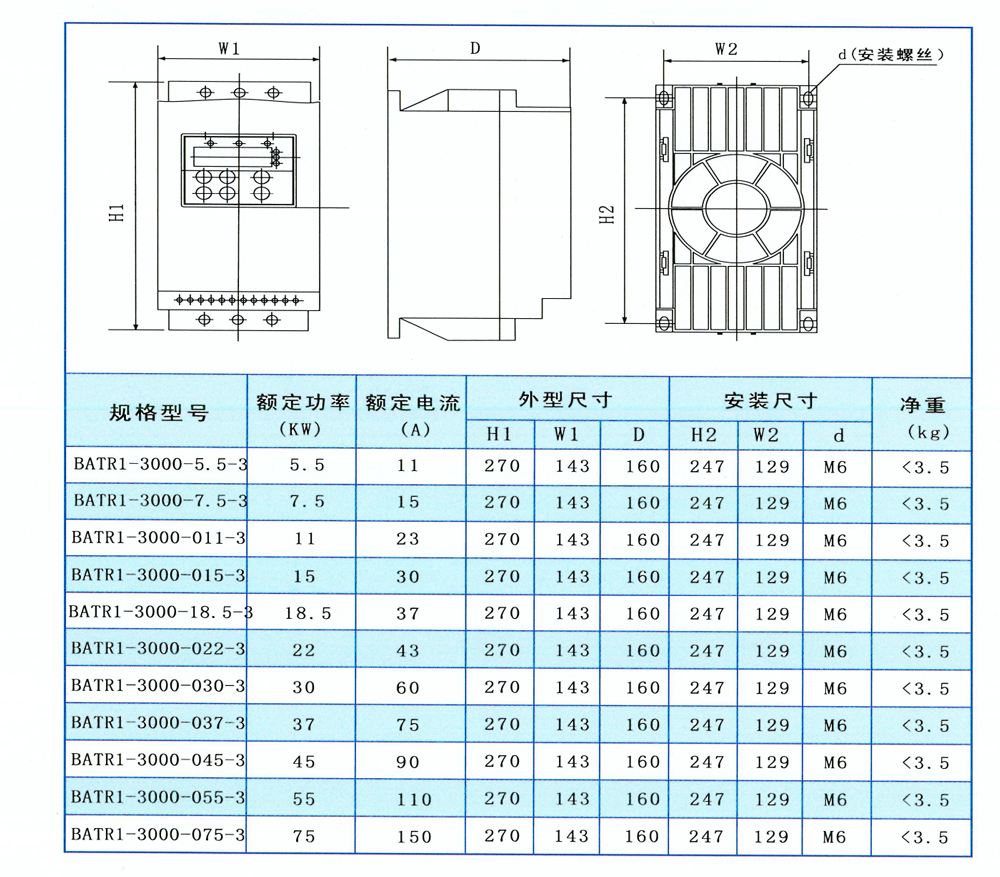

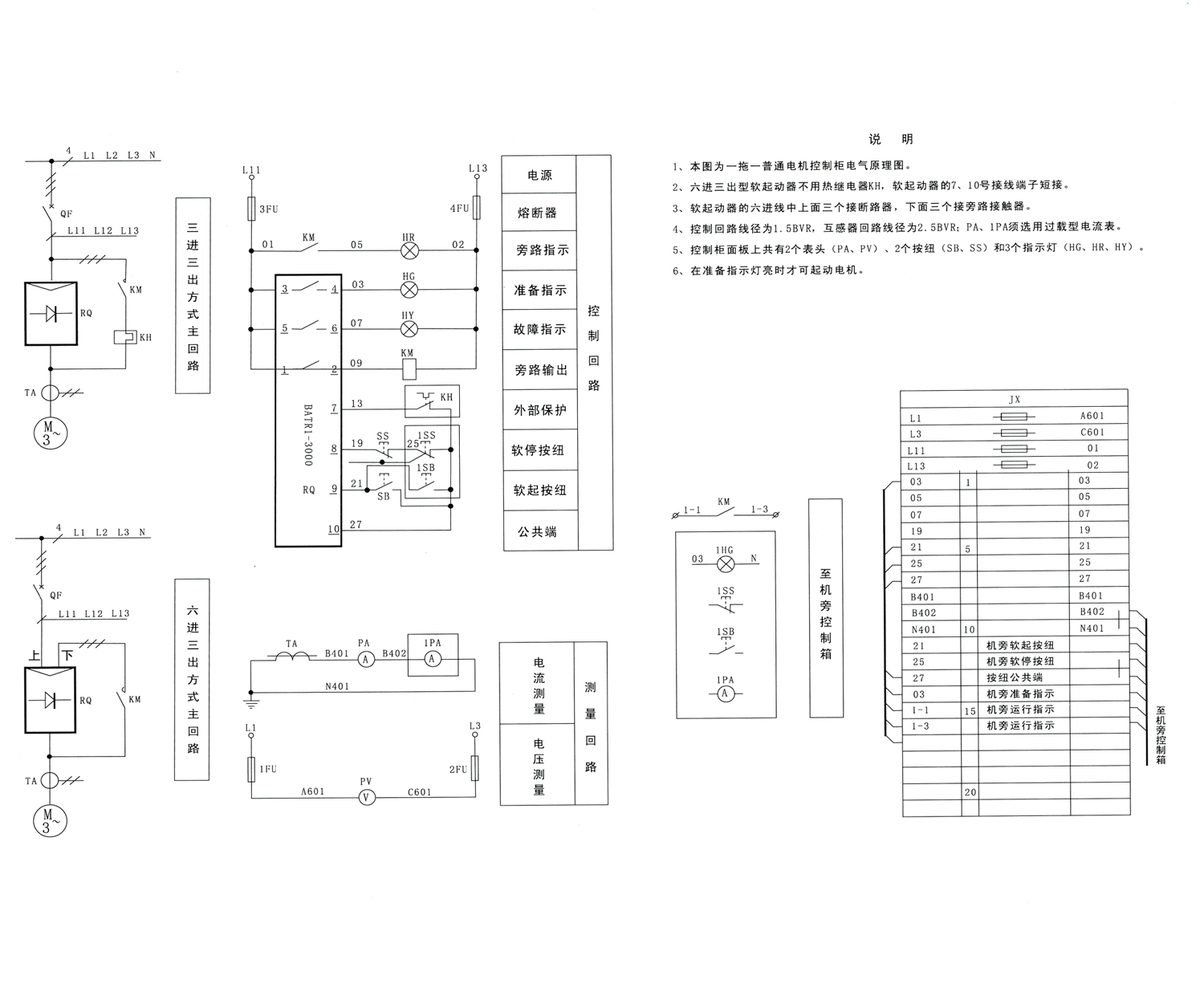

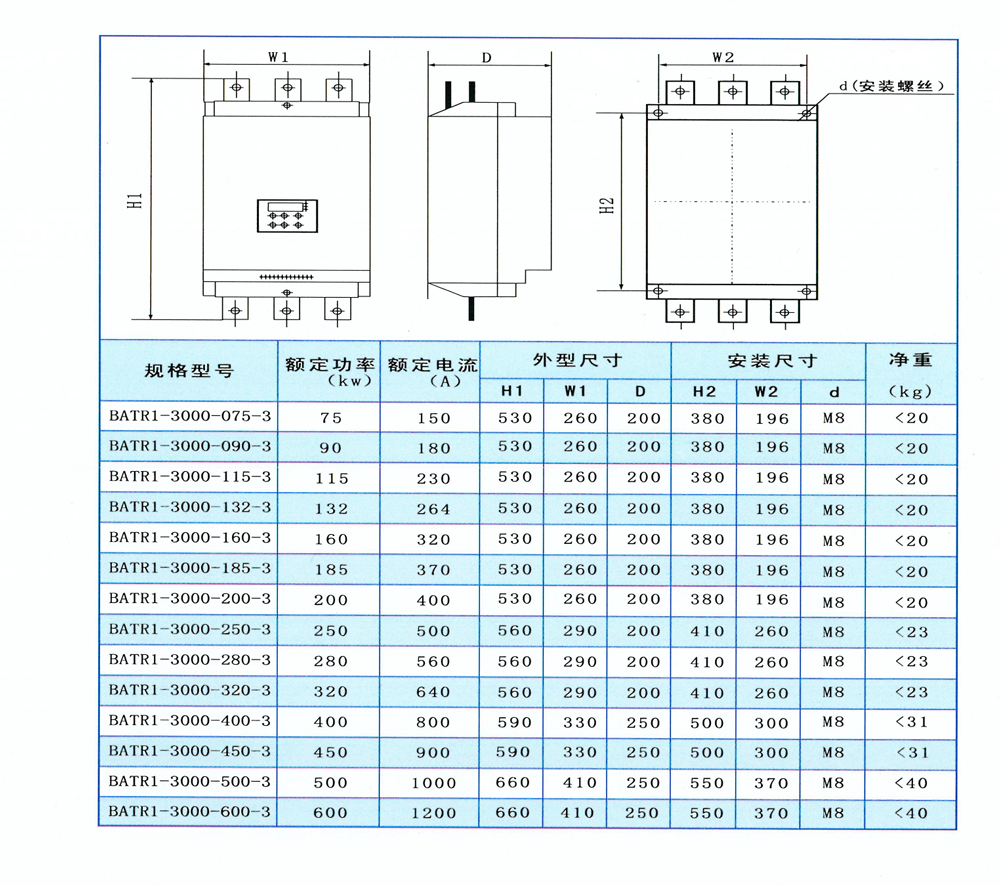

BATR1-3000系列智能化电机软起动器

产品概述

BATR1-3000系列起动器所列的所有保护功能均可通过实际的或模拟的方法进行验证。若用户另有特殊要求则应另加专用保护装置，以确保安全。

其他

主要功能与性能指标

1、主要功能：

•智能化电机软起动器功能；

•智能化电机保护器功能；

•可编程继电输出功能；

•可编程时序输出功能；

•可编程状态指示功能；

•其它附属功能；

•数字电流表、电压表、功率计功能*故障信息存储(掉电不丢失)功能；

•起动时间记忆，起动次数统计功能；

•运行状态记忆，失电且再来电后自动恢复功能

•0~20mA 实时电流(不受 CPU 干预)输出功能；

•内置RS232及RS485 通讯接口。

•起动延时(0~999秒)，起动间隔廷时(0~999秒)可编程输出延时(0~999秒)

2、智能化软起动器主要技术指标:

•软起动时间:2~60秒

•软停机时间:0~60秒

•起动模式:6 种

•停机模式:2种

•软起动起始电压:额定电压的 30%~70%

•软起动限流范围;额定电流的50%~500%

•软停机限流范围:软起动限流值的 20%~100%

•起动电流平稳性:用指针式电流表观察不出电流抖动现象

3、智能电机保护器主要技术指标:

•软起动器过热保护;温度升至80℃士5℃时保护动作，当温度降至55℃时(最低)，过热保护解除；

•输入缺相保护滞后时间:<3秒；

•输出缺相保护滞后时间:<3秒；

•三相不平衡保护滞后时间:<3秒。以各相电流偏差大于50%+10%为基准，当负载电流低于软起动器标称额定值的 30% 时，判定基准偏差将增大；

•起动过流保护时间:持续大于设定电流5倍时的保护时间见表1.3.1；

•运行过载保护时间:以设定电流为基准作反时限热保护，脱扣保护时间曲线如图1.3.1；

•电源电压过低保护滞后时间:当电源电压低于极限值40%时，保护动作时间<0.5秒，否则低于设定值时保护动作时间<3 秒；

•电源电压过高保护滞后时间:当电源电压高于极限值130%时，保护动作时间<0.5秒，否则高于设定值时保护动作时间<3 秒；

•BATR1-3000系列起动器所列的所有保护功能均可通过实际的或模拟的方法进行验证。若用户另有特殊要求则应另加专用保护装置，以确保安全；

•为了适应不同的应用场合，BATR1-3000系列软起动器设有五个保护级别，分别为0:初级、1:轻载、2:标准，3:重载、4;高级，由设置项FC设定，其中:初级保护止了外接停端子功能，同时仅保留了过热，短路和主回路故障保护，适用于需无条件紧急起动的场合，如消防泵等。轻载、标准、重载三个保护级别具备完全的保护功能，区别在于电机过载热保护时间曲线不同。其电机热保护时间参数见表.1.3.1和图1.3.1.高级保护在起动时的保护标准更为严格，其他保护功能参数与标准保护设置相同；

•应按电机标牌上的额定电流数值输入设置项FP，否则当设置项F6，F7的输入方式为百分方式(由设置项F8设定)时，起动电流和保护电流会有较大偏差。设置项FP设定的电机电流不能低于软起动器标称电流的20%。当 FP设定的电机电流较小时，保护脱扣器动作的灵敏度误差将增大。

按IEC60947-4-2标准的电机热保护脱扣时间曲线如下：

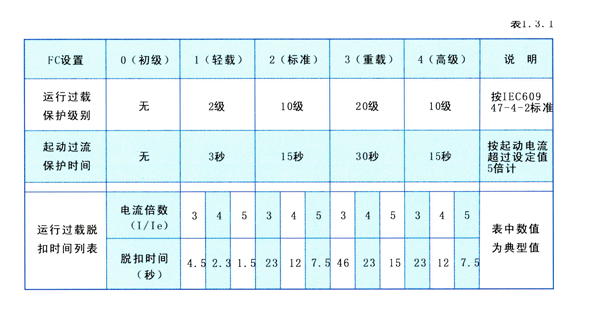

按设置项FC 设定的不同保护级别及热保护时间如下表:

适用范围与使用条件

供电电源:市电、自备电站、柴油发电机组三相交流380V或660V+15%、50Hz或60Hz;电源容量必须满足软1起动器对电动机的起动要求；
2、适用电机:鼠笼式三相异步电动机，电机额定功率应与软起动器额定功率匹配；
3、起动频度:没有要求，具体次数视负载情况而定；
4、冷却方式:自然风冷；
5、防护等级:IP20；
6、环境条件:海拔 3000米以下，相对湿度90%RH以下，无凝露，无易燃、易爆、易腐蚀性气体，无导电性尘埃，室内通风良好，震动小于0.5G的地方；
7、工作环境温度:-25℃ ~ +40℃当环境温度低于-10℃时，应预热30分钟以上:8、贮存环境温度:-40℃ ~+85℃。
