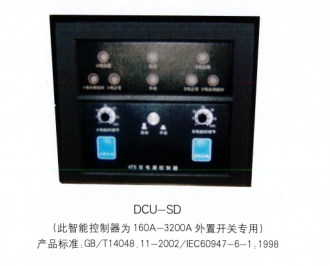

智能控制

主要特点

*采用单片机先断后合程序控制:
*逻辑程序，机械/电气双重联锁
*大电流固态继电器开关量输出:

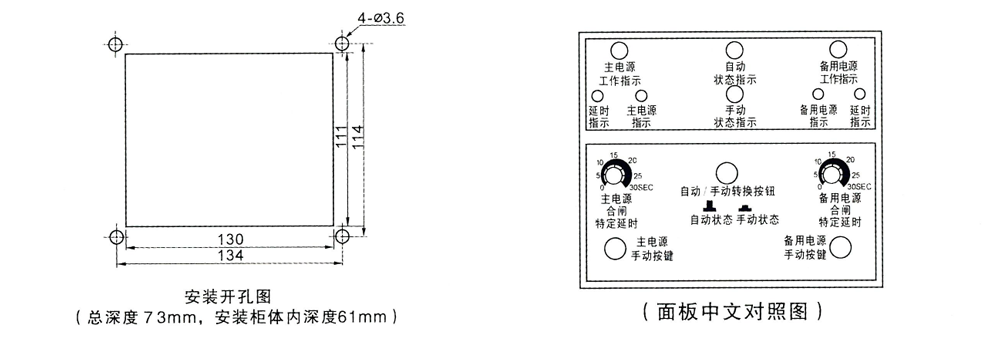

*体积小巧，置于开关柜面板上便于观察、操作与运维:
*具有很强的抗电磁干扰性能:
*操作面板上设有自动/手动转换按钮，该按钮为自锁型。按钮按下为手动模式(MANUAL)，同时手动指示灯亮:按钮弹起且自动指示灯亮，该状态为自动模式(AWTO)。

操作简述

自动模式
智能控制器在自动模式下根据设定状态自动实现两路电源之间的转换。
1、两路电源均正常时转换至主电源供电:
2、主电源出现异常且备用电源正常时，自动转换至备用电源供电。当主电源恢复正常时，自动转换至主电源供电。

手动模式
1、主电源正常时，按“主电源手动”按钮(A-POWER MANUAL)可强行转换至主电源。

2、备用电源正常时，按“备用电源手动”按钮(B-POWER MANUAL)可强行转换至备用电源。

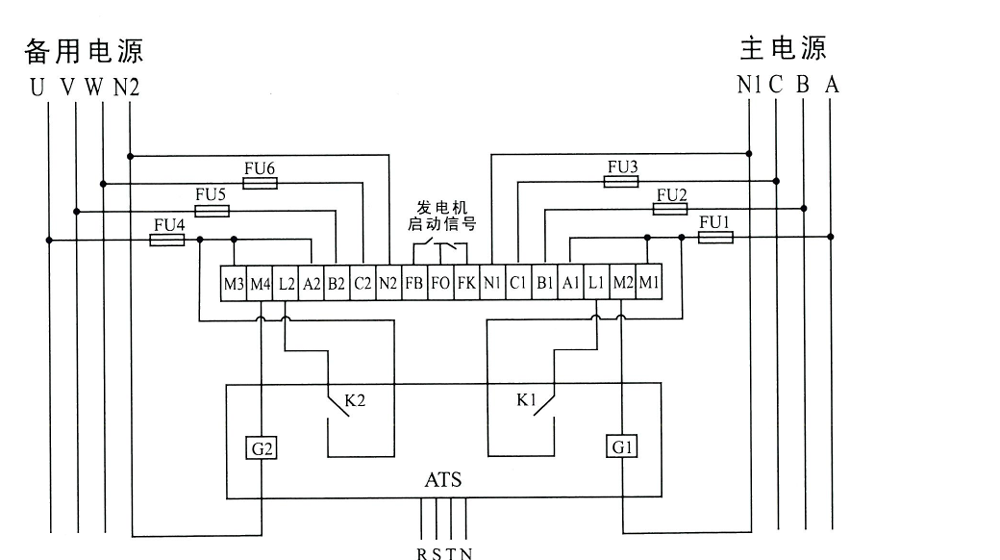

接线端子示意图

1、A1、B1、C1、N1、为主电源三相四线，A2、B2、C2、N2为备用电源三相四线，如用户共用零线。则将N1N2 共接零线
2、L1 经过开关内部辅助触点接主电源A相，为主电源合闸指示
3、L2经过开关内部辅助触点接备用电源U相，为备用电源合闸指示
4、M1、M2、M3、M4 为开关量输出端子
5、FB.FO为常闭触点，FO、FK为常开触点，F0为公共触点

主要功能

*指示当前接入电源的状态

*指示当前开关工作的状态

*指示故障(缺相、欠压、过压)+蜂鸣报警提示

*指示操作状态(自动、手动)，机械自锁

*电源转换，可提供030S 可调延时

*手动状态度下可任意切换A电源或B电源输入

*自动检测任一电源故障状态(缺相、欠压)并输出报警

*提供由端子控制下的控制器报警/禁止状态(手动模式下起效)，协议订货

*可提供发电机组合启动信号，协议订货

*可提供过压转换型智能控制器，协议订货

*如要过压报警，需协议订货

控制示意图

1、G1、G2为 ATS内部驱动元件，如电磁线圈或电机2、K1.K2为 ATS 内部辅助触点:3、当两路电源为市电+市电时，无FB、FO.FB辅助触点当两路电源为市电+发电时，存在FB、FO、FK辅助触点主电源供电时，FBFO断开，FOFK闭合:备用电源供电时FBFO闭合，FOFK断开:用户可根据需要控制发电机的启动和停止，最大容量为220VAC1A，24VDC1A。(可协议订货）

接线端子示意图
