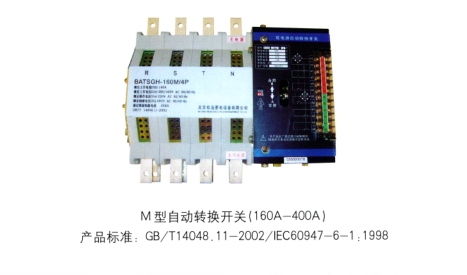

M型自动转换开关(160A-400A)

产品概述

其他

主要功能

*指示当前接入电源状态
*指示当前输出工作电源状态
*指示故障状态(欠压、过压、缺相)+蜂鸣报警提示*指示自动状态、手动状态(带掉电记忆}
*指示延时过程状态
*可实现手动/自动转换
*电源转换，可提供0~60秒可调延时
*能自动检测任一电源故障状态(欠压、过压、缺相)并输出报警*可在手动状态下，任意切换A电源输出或B电源输入
*主电源可优先选择A电源或B电源

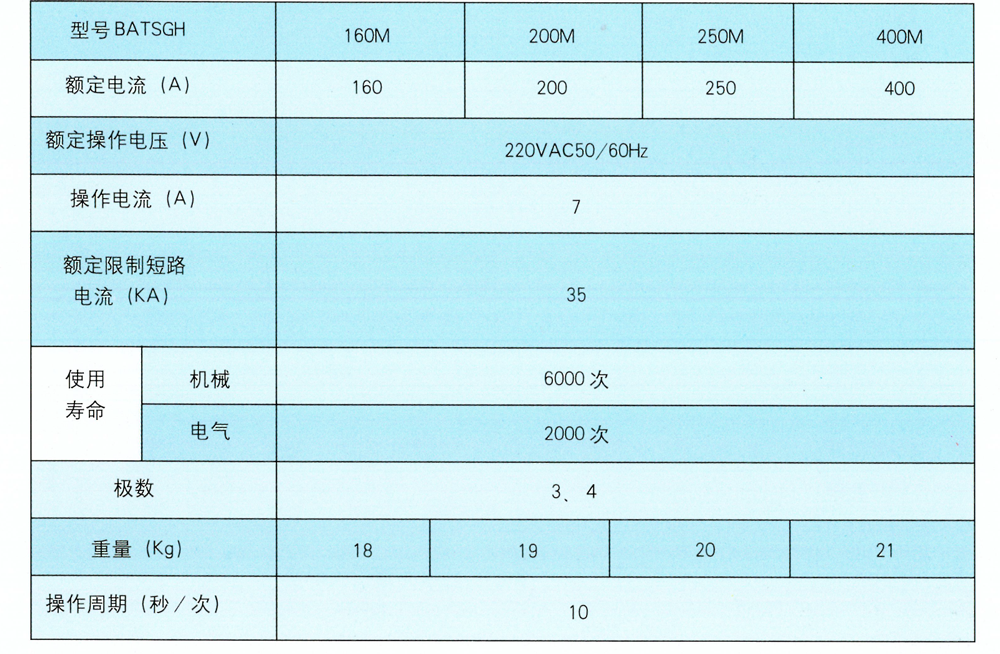

自动转换开关电气技术参数

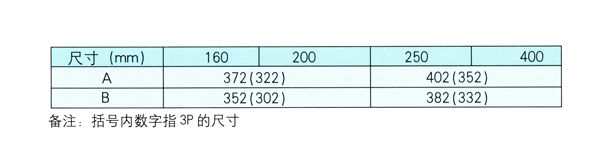

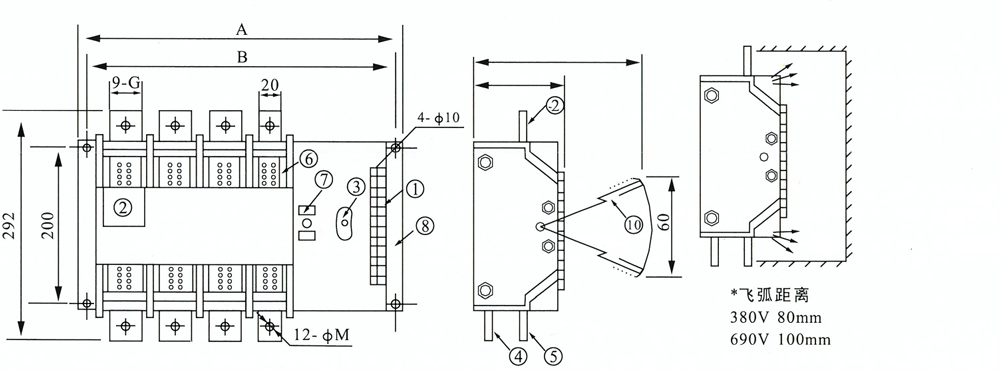

外形与尺寸

1、接线端子

2、铭牌

3、调试手柄插口

4、负载母线

5、备用电源母线

6、灭弧罩

7、主备电源合闸指示

8、底盘

9、主电源母线

10、调试手柄(可摘取)

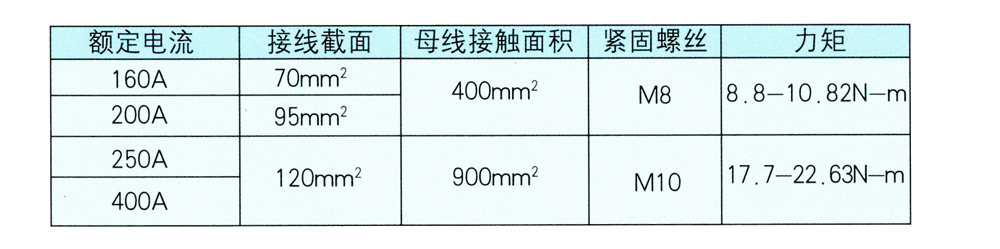

接线能力

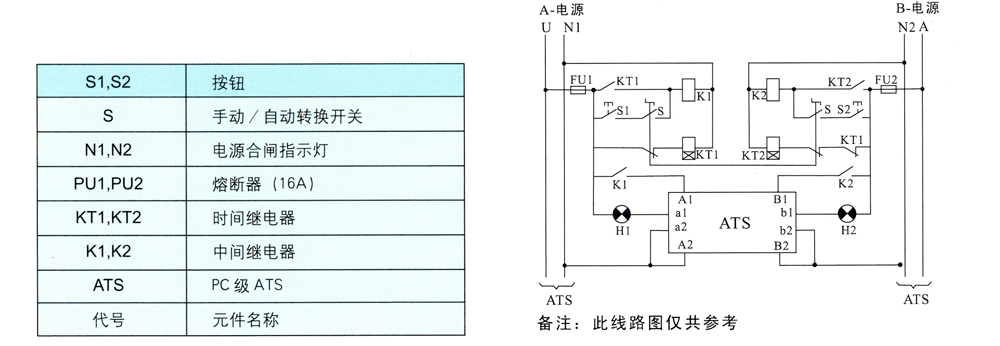

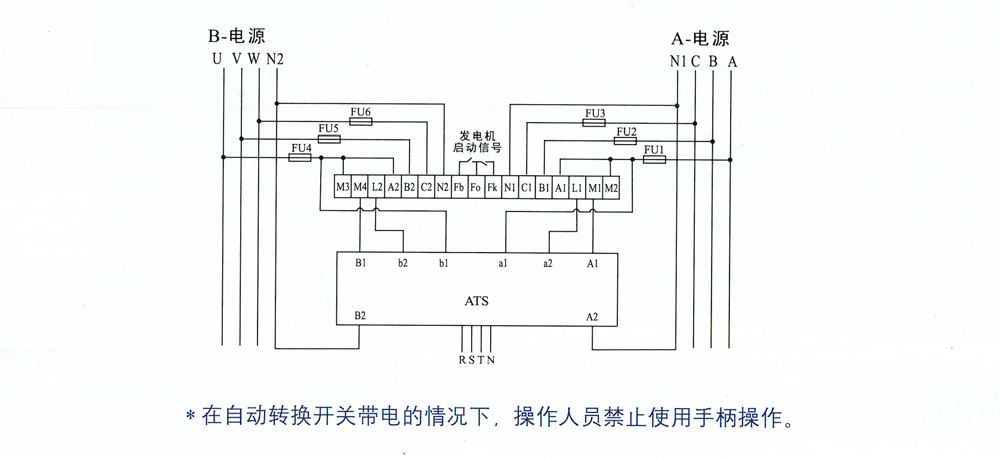

控制原理图

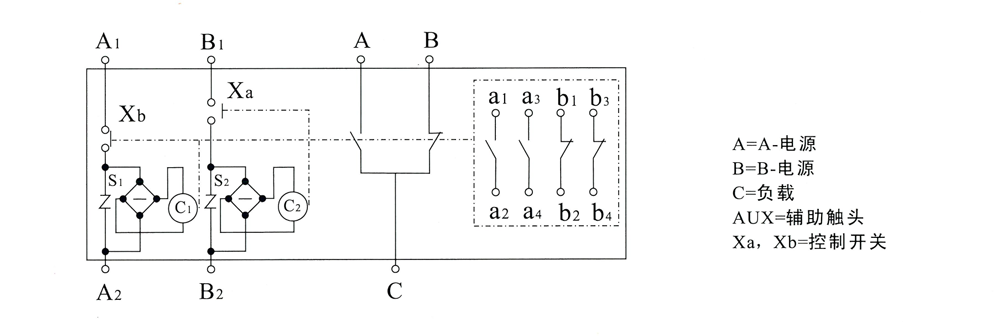

ATS 内部线路图

*当A电源供电时,辅助触点al，a2/a3.a4闭合,bl，b2/b3.b4 断开

*当B电源供电时.辅助触点al，a2/a3.a4断开,bl，b2/b3.b4 闭合

*用户可根据需要来控制其它设备。
