L型自动转换开关电器(630A-3200A)

产品概述

其他

主要功能

*指示当前接入电源状态
*指示当前输出工作电源状态
*指示故障状态、手动状态(带掉电记忆)
*指示延时过程状态
*可实现手动/自动转换
*电源转换，可提供0“60秒可调延时
*能自动检测任一电源故障状态(欠压、过压、缺相)并输出报警:*可在手动状态下，任意切换A电源输出或B电源输入
*主电源可优先选择A电源或B电源

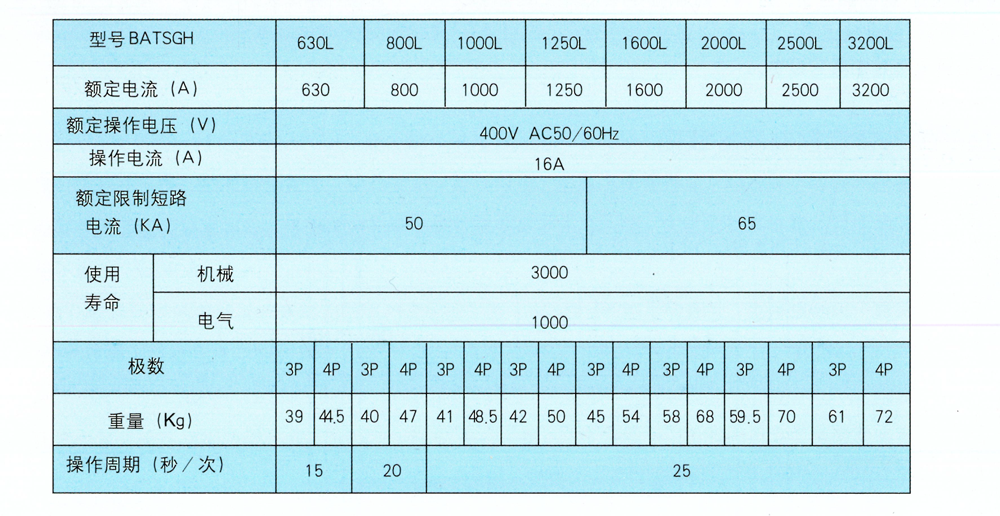

自动转换开关电气技术参数

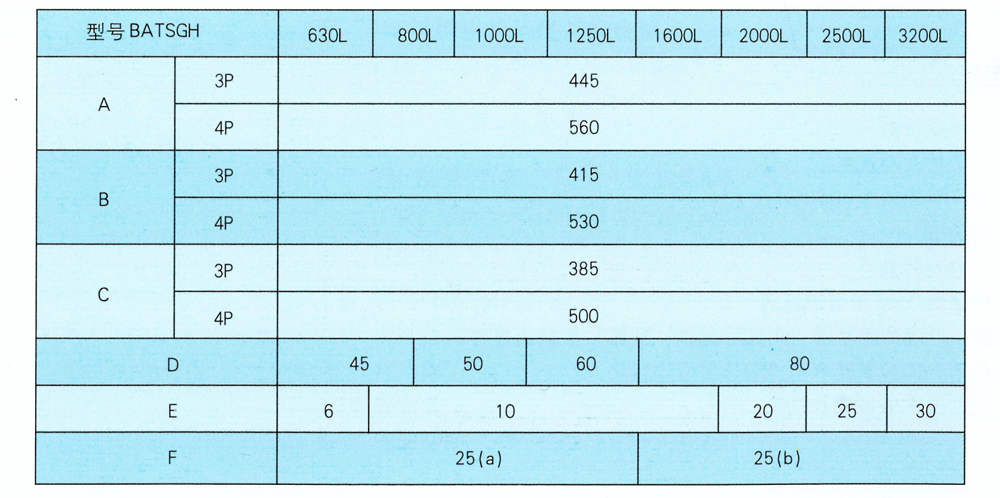

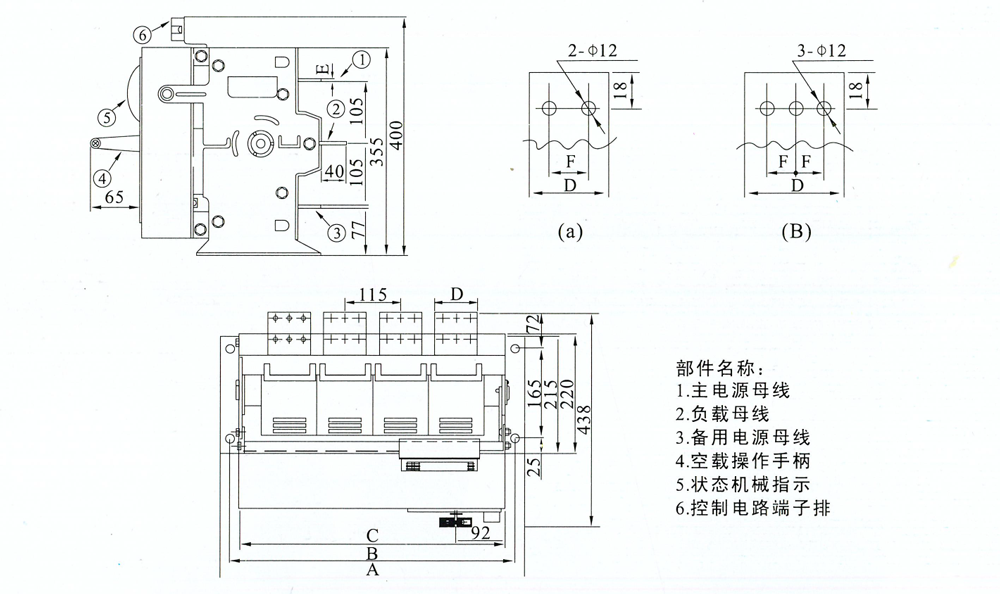

外形尺寸

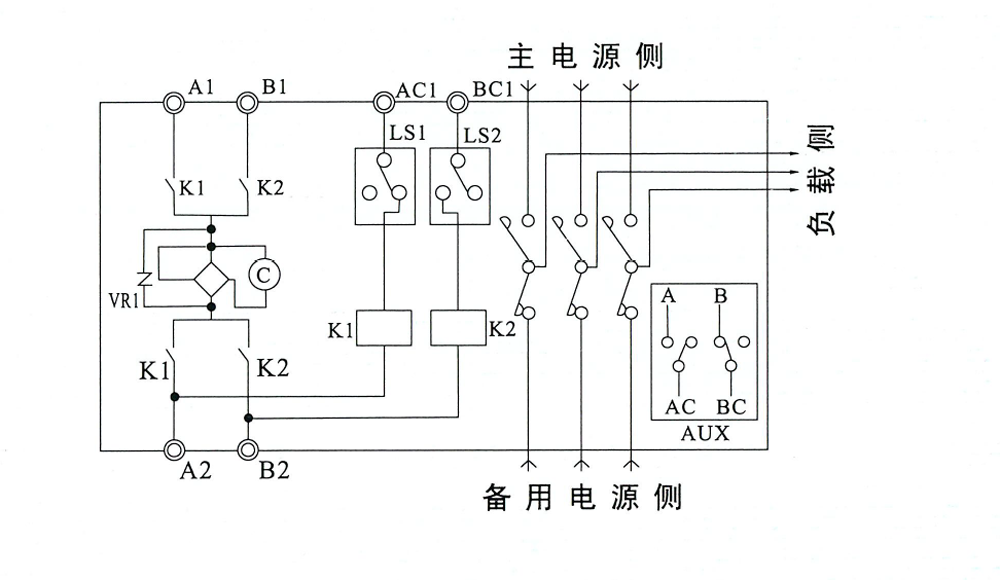

自动转换开关内部线路图

C=开关合闸线圈 VR1=压敏电阻 AUX=辅助开关 LS1、LS2=微动开关 K1、K2=接触器

开关处于备用电源接通状态

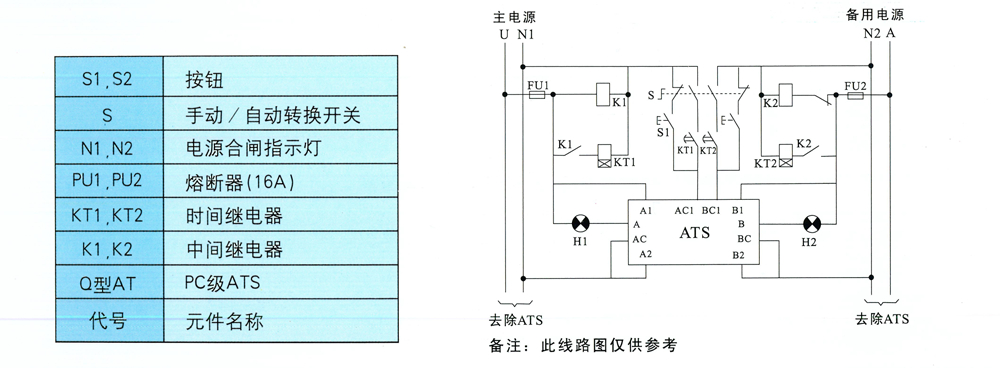

控制原理图

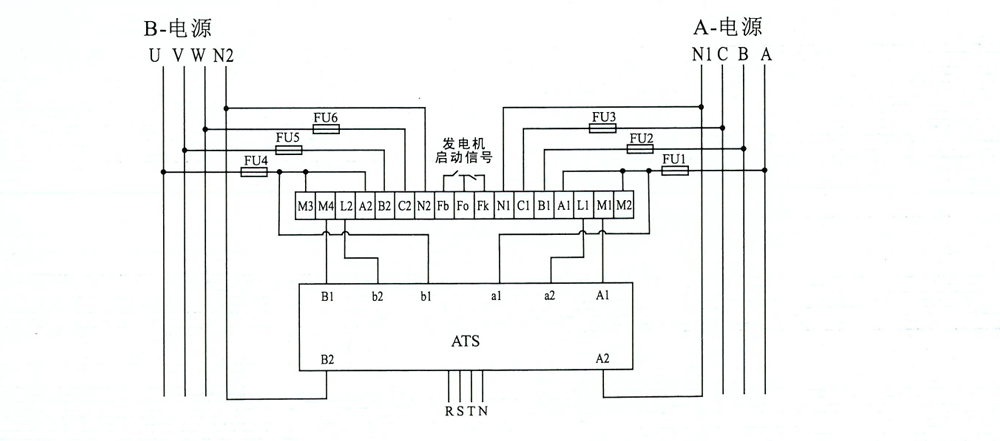

自动转换开关与智能控制器接线图

在自动转换开关带电的情况下，操作人员禁止使用手柄操作。
