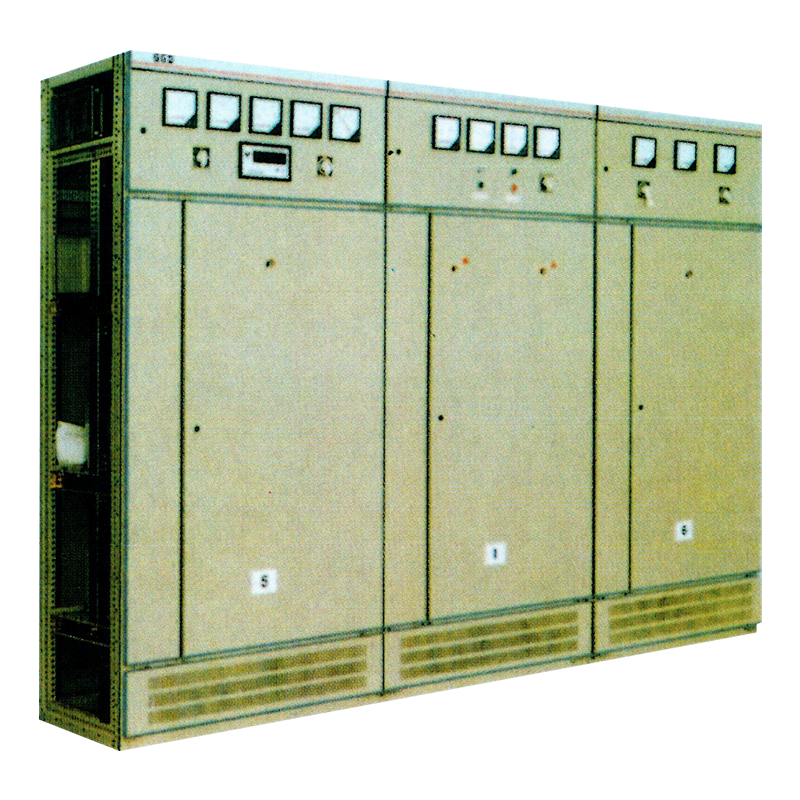

GCK2000型低压成套设备

结构特点

GCK2000型低压成套开关设备采用组装式全模块系统设计。开关柜在XZ三个方间均以200mm为个模数进行设计，并可按基本模数进行扩展。框架功能单元标准模数(1M)为200mm,器件安装有效高度为1800mm(相当于 9M).
框架的基本型材由厚度为 2mm 敷铝锌板折弯或压制成型，可增强基防腐能力和机械强度
框架由C型柱、C型梁和角位连接器等构成，型材安装孔间距为25mm，型材通过角位连接器组合在一起，这样形成了一种牢固的框架系统。角位连接器的使用使柜架的安装十分迅速,且有效地断开了框架的磁回路。角位连接器上的镙孔，即可安装吊环又可作为地脚连接之用，方便安装，
开关柜的内部组件采用敷铝锌板经弯制加工而成的标准零部件，无需喷塑或镀锌。柜体零部件的连接全部采用自攻螺钉连接，可灵活方便地分隔开关柜内部，形成多种隔离型式，
GCK2000型低压成套开关设备的系统包括1/4、1/2、1、2、3模数，共五种单元。单元容量从32A到500A。-二次插件均为可移动式设计,由结构新颖的操作机构驱动,抽出式单元在门关闭的情况下可实现抽屉单元的连接位置,分离位置和试验位置的相互转换，且各位置均保持柜体的防护等级不变。所有的抽单元都具有误操作防护，确保单元室门只有在抽出单元完全断电的情况下才可打开，保障人身安全。
垂直母线后置，柜体右侧为出线接线区，抽出式单元为后进线侧出线设计。垂直母线系统为“”型截面铜排封闭式前后功能板式设计。整个系统结构紧凑、载流量大、动热稳定性高，安装空间小。柜体右侧为独立封闭的、可开启的接线区，接线操作与开关器件等带电部件完全隔离。有效防止检修过程中手指触电的发生。
抽出式单元一次插件触头采用弹性浮动式设计。确保触头与垂直母排插接可靠，并保持适当的压紧力，在降低插接力的同时温升试验合格。
GCK2000型低压成套开关设备采用标准的开放现场总线协议Profibus-DP(EN50170V2),实现上位机(主站)通过现场总线与成套设备内部的电器元件(从站)进行通信。达到控、调、测及讯的功能。

主要技术数据

标 准:
IEC60439.1-1992

GB7251.1-2005

JB/T9661-1999IEC61158.3

EN50170V2

额定工作电压V:380.660额定绝缘电压V:690.1000额定工作频率HZ:50(60)

水平母线:
额定电流A:4000

额定短时耐受电流 kA;100

额定峰值耐受电流kA:220

垂直母线:
额定电流 A:1000

额定短时耐受电流kA:80

额定峰值耐受电流kA:176

外型尺寸:
高度mm2200

宽度mm:600、800、1000

深度mm:600、800、1000

防护等级:IP40

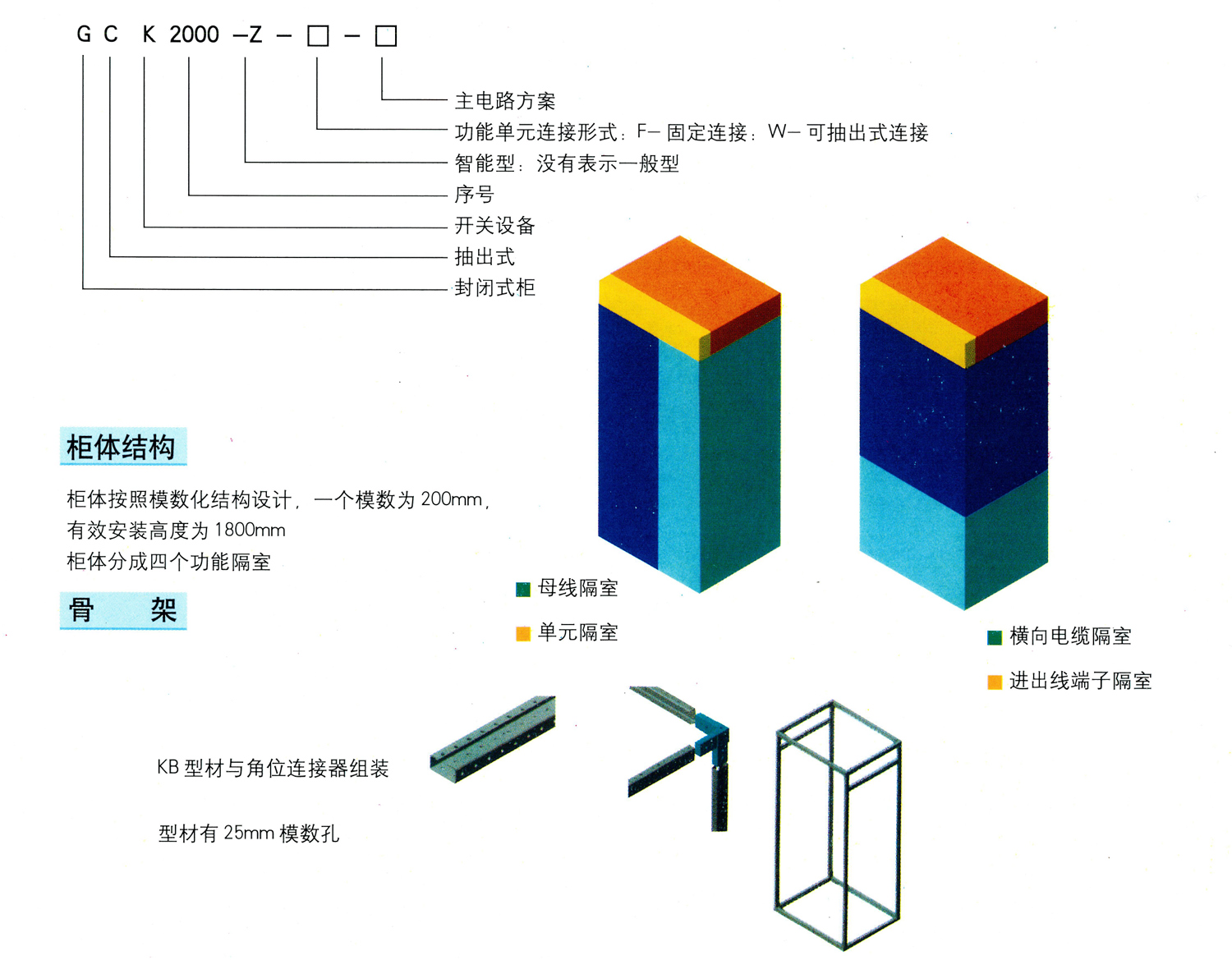

型号说明
