GCS低压抽出式开关柜

产品概述

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)HZ、额定工作电压380伏、660伏,额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制，无功功率补偿使用的低压成套配电装置。

其他

基本电气参数

1.额定绝缘电压交流 690(1000)V
2.额定工作电压主电路交流 380(660}V
辅助电路交流 380，220，24V
直流 220V、110V
3.额定频率 50(60)Hz
4.水平母线额定电流≤4000A
5.垂直母线额定电流1000A
6.额定峰值耐受电流105(176)KA
7.额定短时耐受电流50[80]kA

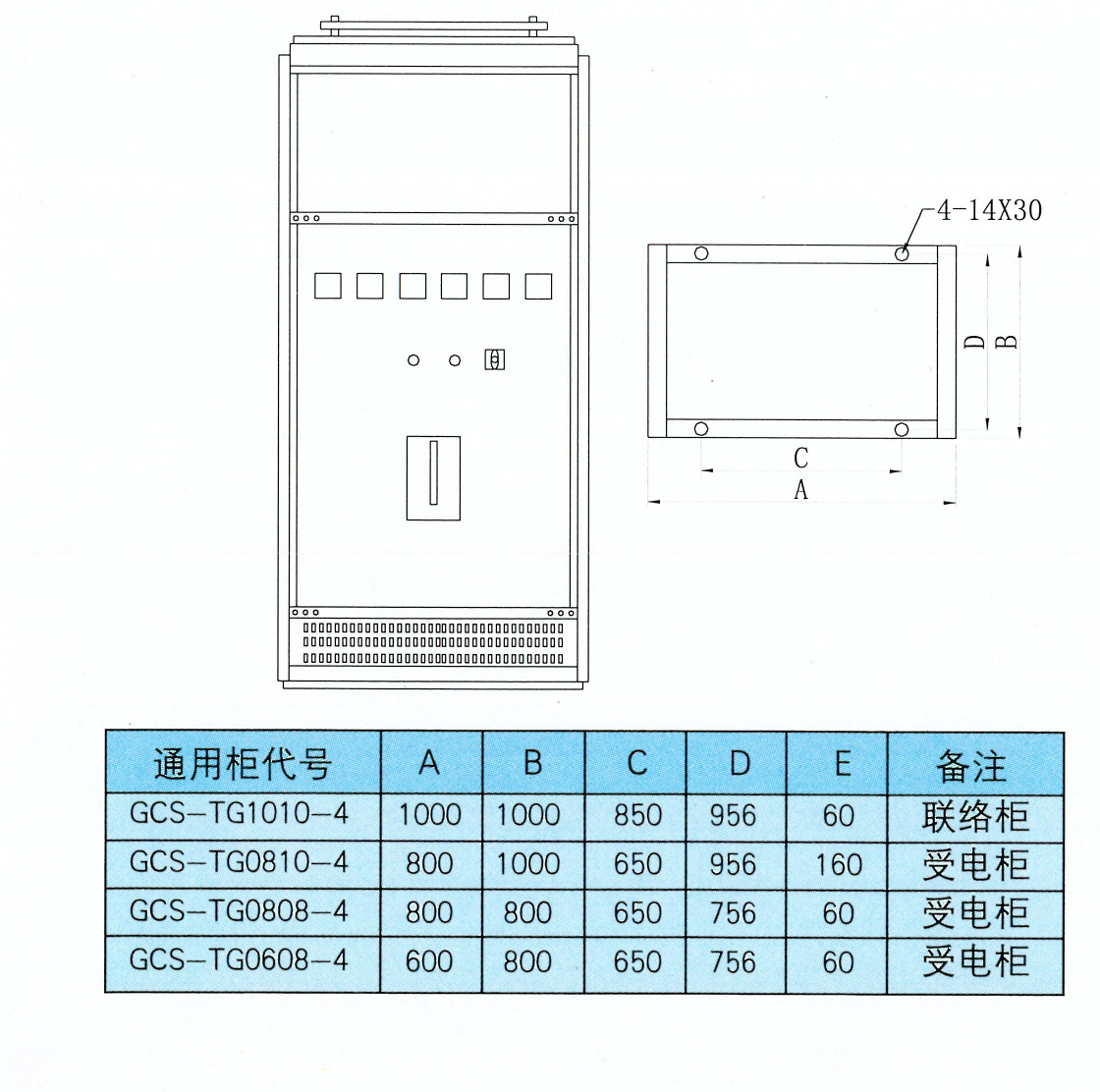

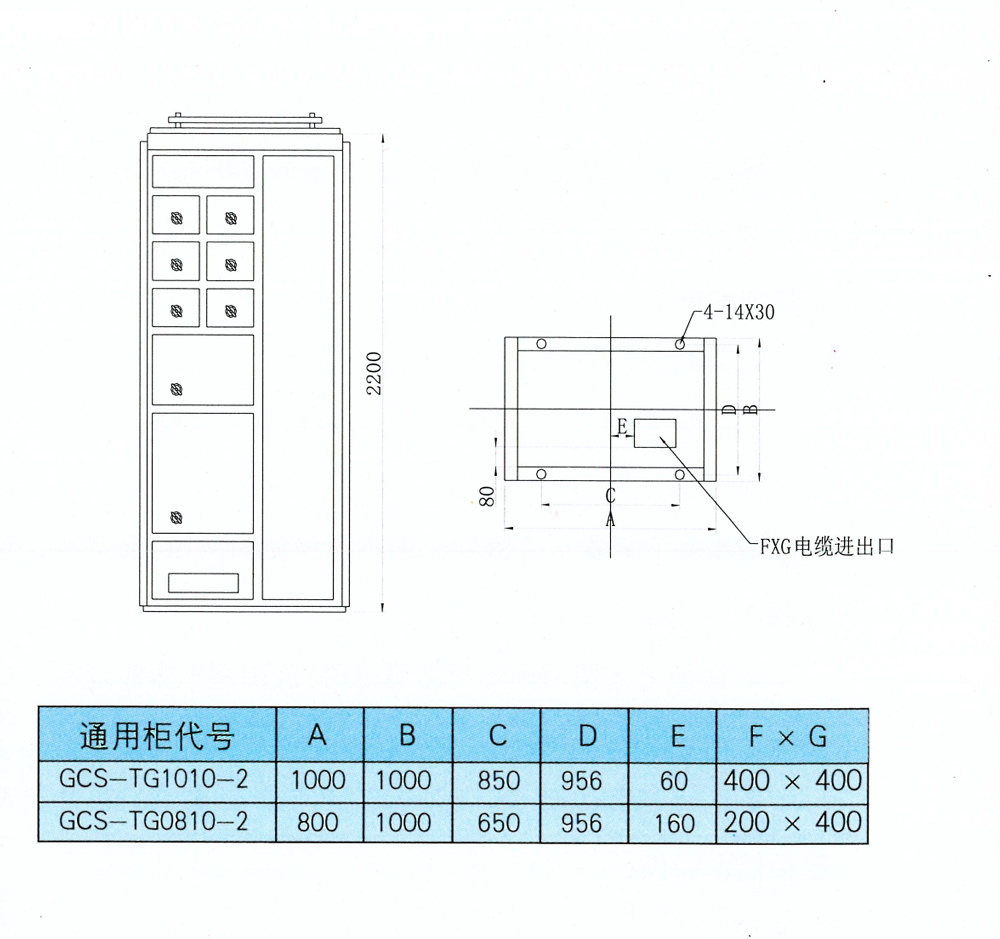

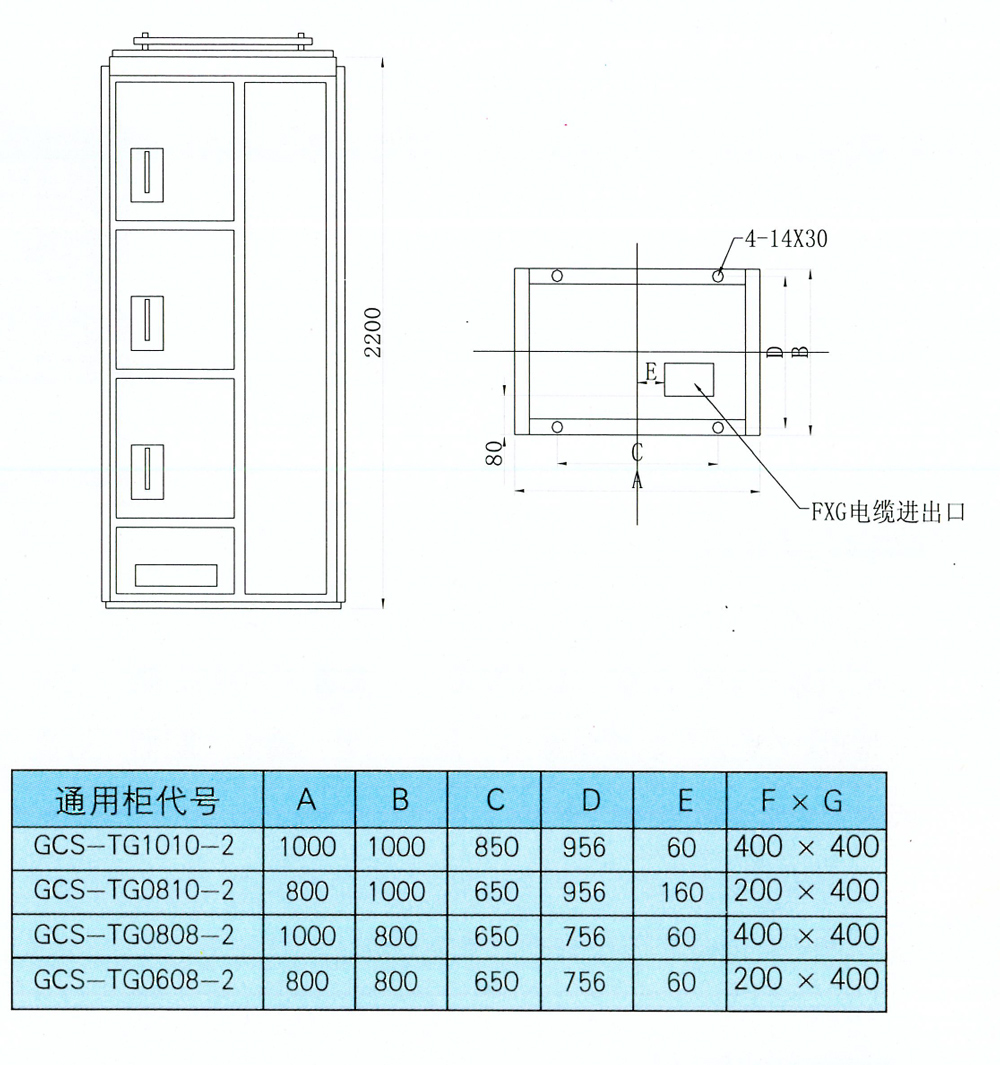

柜体尺寸

功能单元
抽屉层高度模数为160mm.分为1/2单元、1单元、1,单元、2单元、3单元五个尺寸系列。单元回路额定 400 A及以下

装置特点

提高转接件的热容量.较大幅度的降低由于转接件的温升到接插件、电缆头、间隔板带来的附加温升。功能单元之间，隔室之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。母线平置式排列装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击。
MCC柜单柜的回路数量多至22回路，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门(机)群的需要装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
抽屉单元有足够数量的二次接播件(1单元及以上为32对，1/2 单元为20对)，可满足计算机接口和自控回路对接点数量的要求。
