MNS 低压抽出式开关柜

周围环境条件

1、周围温度不高于+40℃,不低于-5℃,并且24h内平均温度不高於于+ 35'C
2、大气条件，空气清洁，相对湿度在最高温度为+40'C时不超过50%。在较低温度时允许的有较高的相对湿度，例如+20度时为90%,但应考虑到温度变化，有可能会偶然地产生适度的凝露。
3.海拔高度不超过 2000m
4.本装置适应于以下温度的运输和储存过程-25℃至+55℃的范围之间，在短时间内《不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作，
5.如果上述使用条件不能满足时,应由用户和制造商协商解决。
6.当本装置使用於海上石油钻采平台和核电站时,应另行签订技术协议。

基本参数

电气性能
1、额定绝缘电压 690V1000V

2、额定工作电压 380V 660V

3、主母线最大工作电流 5000A（IP00） 4700A（IP30）

4、主母线短时（1s）耐受电流100KA(有效值)

5、主母线短时峰值电流220KA

6、配电母线(垂直母线)最大工作电流1000A

7、配电母线(垂直母线)短时峰值电流
标准型 90kA(最大值)
加强型 130kA(最大值)

防护等级 符合IEC529、DIN40050标准

IP30对大于 2.5mm固体防护
IP40对大于 1.0mm 固体防护
IP54 对尘埃和任意方向喷测作防护
(订购IP54防护等级时应与制造厂协商)

柜体的分区设计

柜体示意图

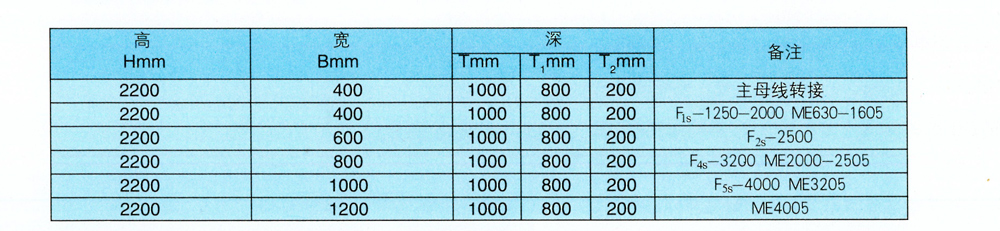

A.动力配电中心(PC)柜

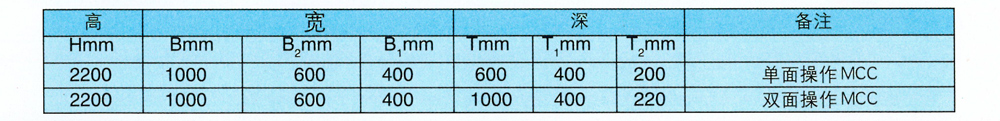

B.电动机控制中心(MCC)柜

抽屉类型

MCC(电动机控制中心)的抽屉分为以下五类

8/4:高200 x宽150x深400mm

8E/2:高200 x宽150x深400mm

8E:高200 x宽600 x深400mm

16E:高400 x宽600 x深400mm

24E:高600 x宽600x深400mm

订货须知

用户应提供下列资料
1、主电路方案单线系统图
2、原理图或原理接线图
3、每柜所装电器设备的详细规格及数量.并填写订货规范书。
4、开关柜的排列及组合图，平面布置图。
