BGM-2A.BGL-2A 高层住宅配电柜

使用条件

1.安装高度不超过海拔 1000m。
2.周围介质温度 -20'℃一+40'C。
3.相对湿度不超过 85%。
4.没有导电尘埃及足以能腐蚀金属和破坏绝缘的场所。
5.没有爆炸危险的场所。
6.没有剧烈震动和颠簸，垂直倾斜度不超过5的场所。

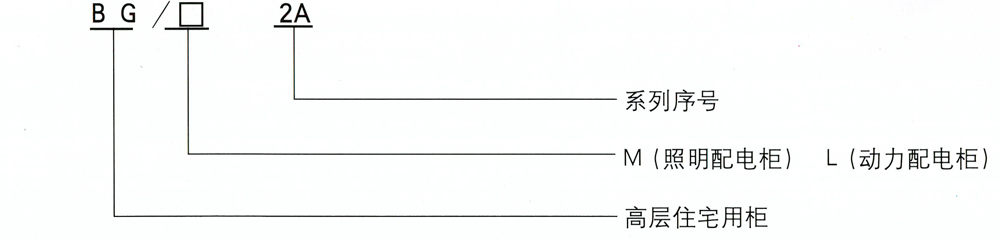

型号说明

设计条件

照明，动力用两个柜分别配电。
1.电力负荷水平
照明负荷及动力负荷的总计算电流应满足自动开关囗-400M/3300的要求，动力负荷中的总计算电流也应满足□-400M/3300的要求:ljs>300A，另加一台柜。

2.电能计量方式
照明计费于每层各户表计方式处理，本柜不考虑表位，动力及公用部分照明单独设置计量表。

3.双路电源切换
消防设备用电(如非消防电梯，消防电梯，消防水泵，正压风机，事故照明)均采用末端互投，各路均留有两路馈出的条件。

4.消防联动功能
消防按钮操作时，可燃亮事故疏散照明灯，发出开启消防水泵信号，并在消防操作钥匙开关动作时，可切除非消防电路电源。

配电系统

1.电源进线

每栋高层住宅有两路电源进线,一路作为照明电源进照明柜(BGM-2A),另一路作为动力电源进动力柜(BGL-2A]

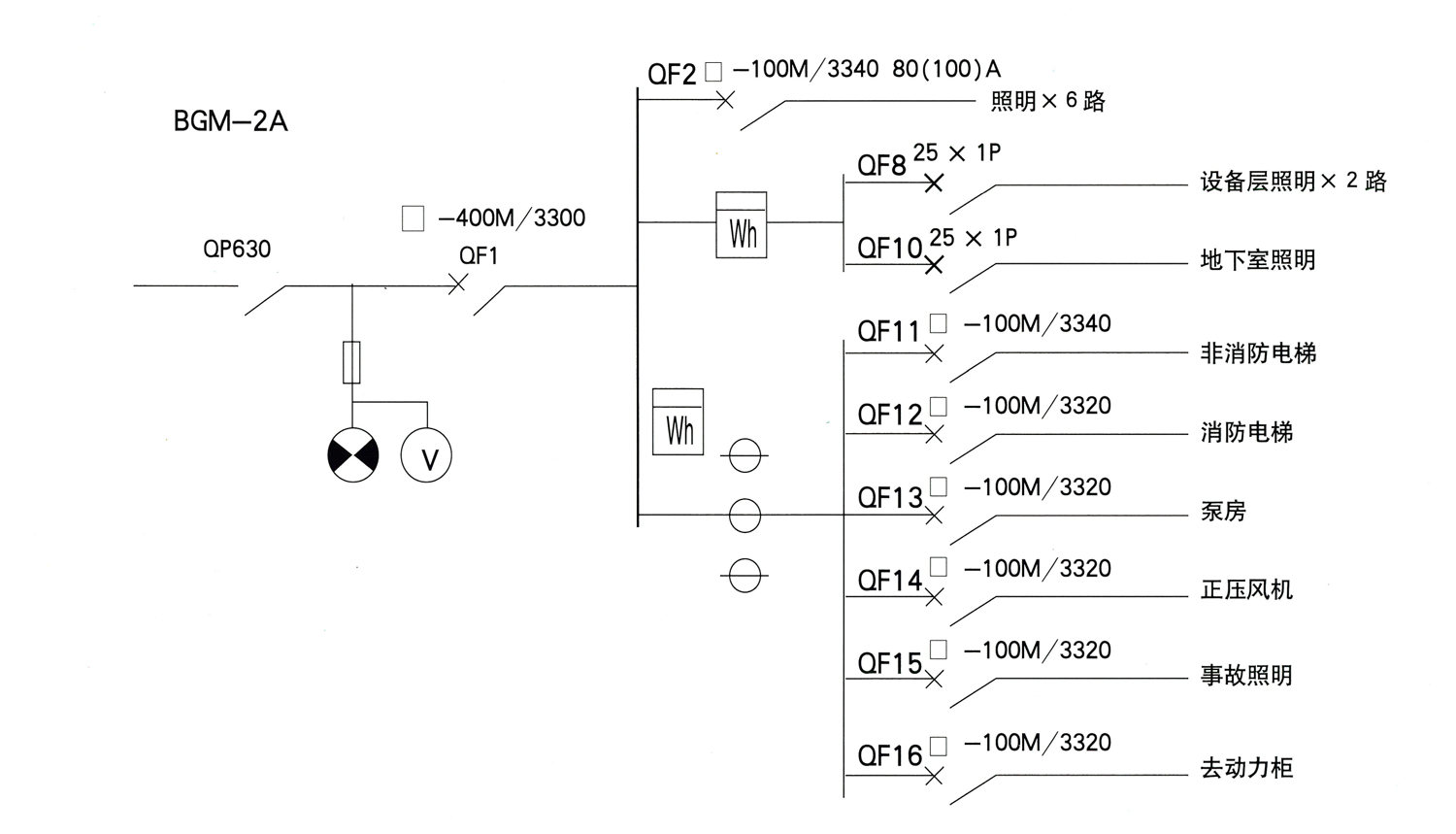

2.照明配电

照明柜分五路配电至各居室照明，备用一路，另由照明柜主母排上分支出两支路。一支路作为设备层及地下室等公用部分照明电源，单设计量表，另一支路作为动力的备用电源，单设计量表。

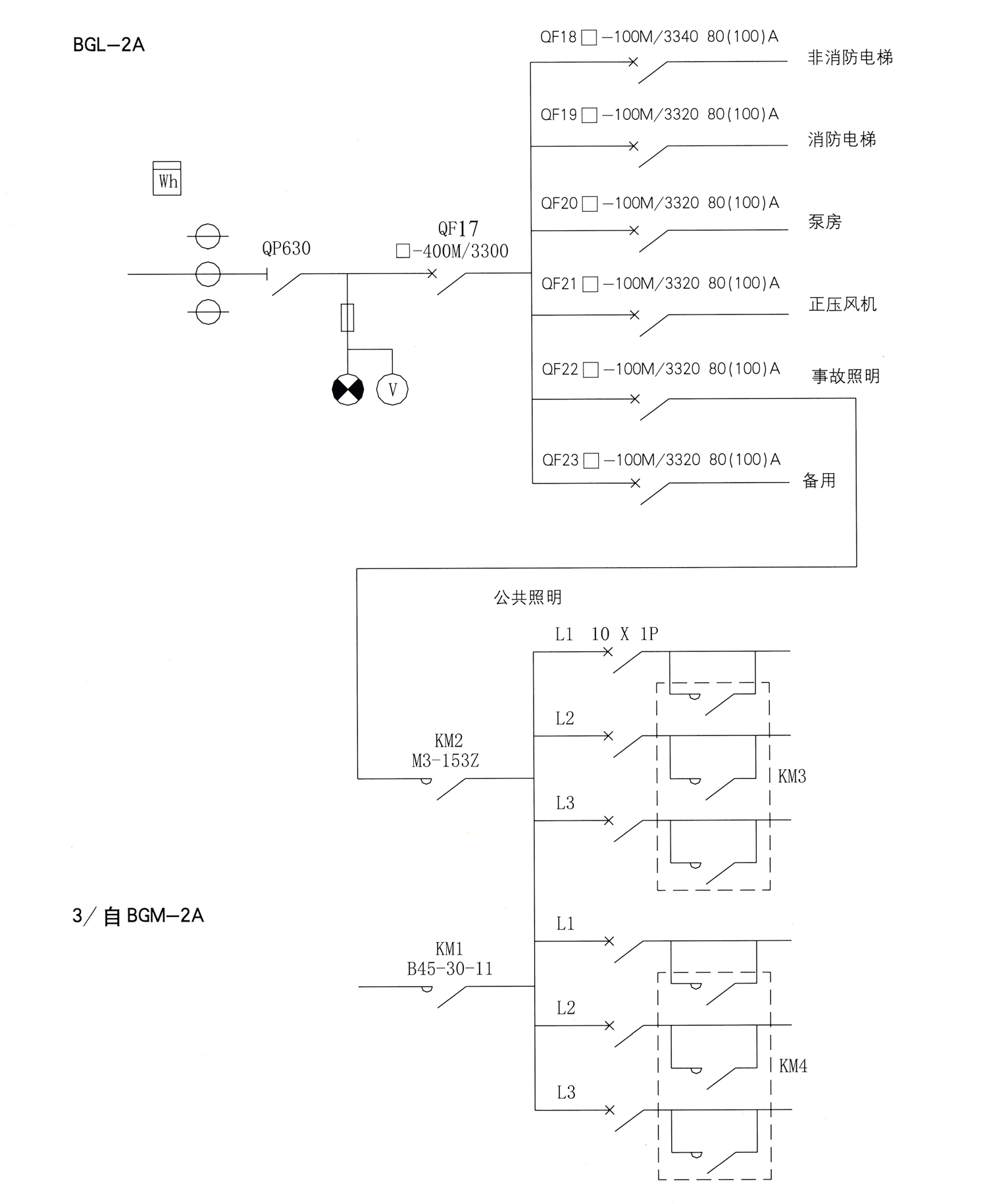

3.动力配电

动力柜是非消防电梯，消防电梯，地下室泵房，正压风机等设备的主供电源，其备用电源引自照明柜中动力母线，公共照明亦从本柜引出，且均按消防电源处理，事故照明另一路引自照明柜，在本柜内集中作双路互投自复，本柜设总动力计量。

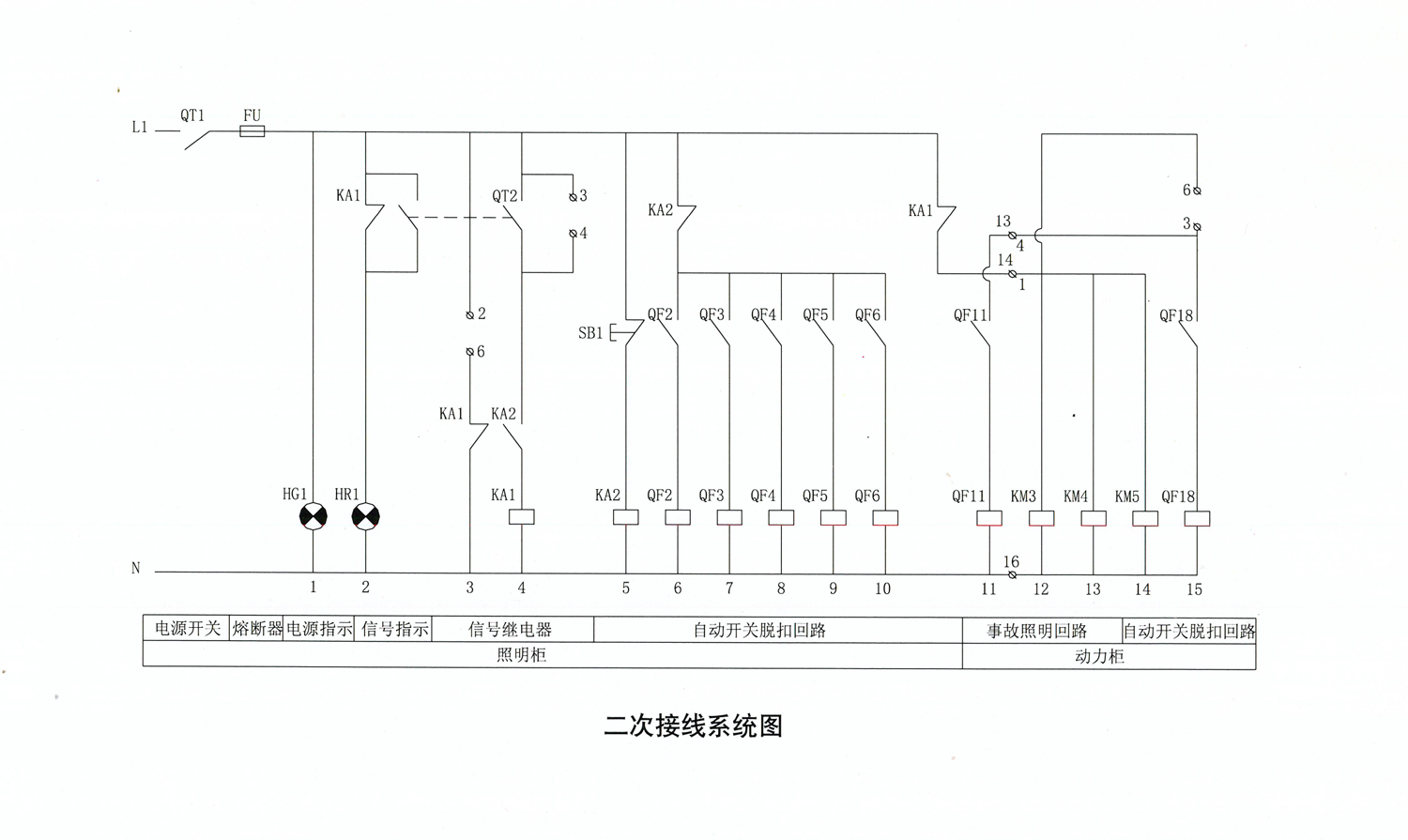

消防联动功能

1.火灾报警
火警时，敲碎消防按钮开关SFAN-1玻璃，KA1继电器失电，其接点起以下作用

点燃 SFAN-1 信号灯

点燃事故照明

照明柜信号灯HR1燃亮

准备停非消防电梯

启动消防泵

2.确认事故

消防人员进入配电室，经判断确认后，停居民照明，操作SB1钥匙开关，KA2失电，当即切断居民照明待非消防电梯落底时，再操作按钮，切断非消防电梯电源。

3.检修元件

在检修消防按扭 SFAN-1时，将QT2板到检修位置，检修完需打回原位，否则HR1事故警告信号灯燃亮。

动力系统
