P(G)JD 无功功率动态补偿装置

产品的主要用途和使用范围

型号说明

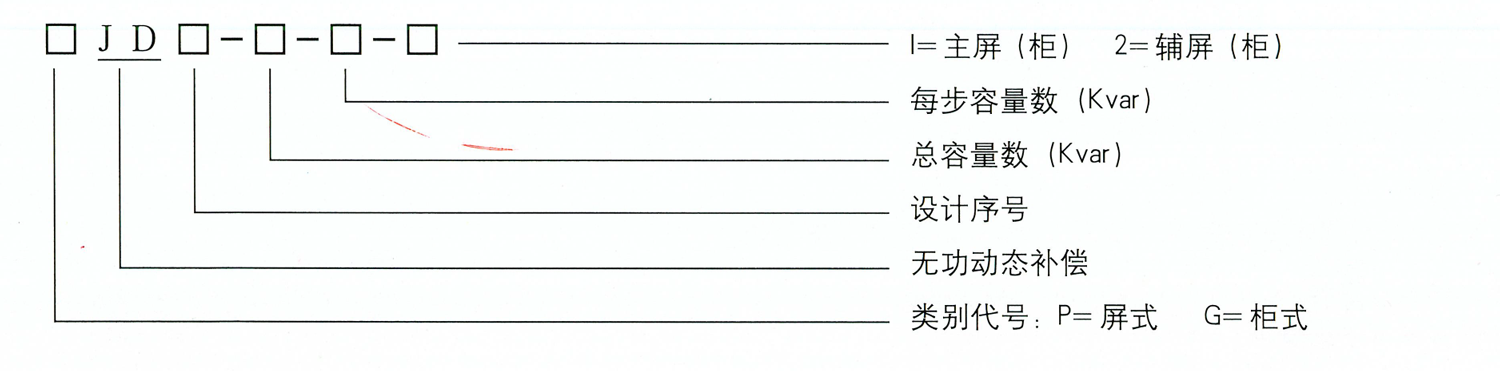

装置的型号由类别代号，用途代号、设计序号及规格号共四部分组成，其具体组成形式如下：

标记示例:GJD2-225/15-1
表示动态补偿电容量总容量为 225Kvar，每步容量为15Kvar的无功功率动态主补偿柜。

规格说明

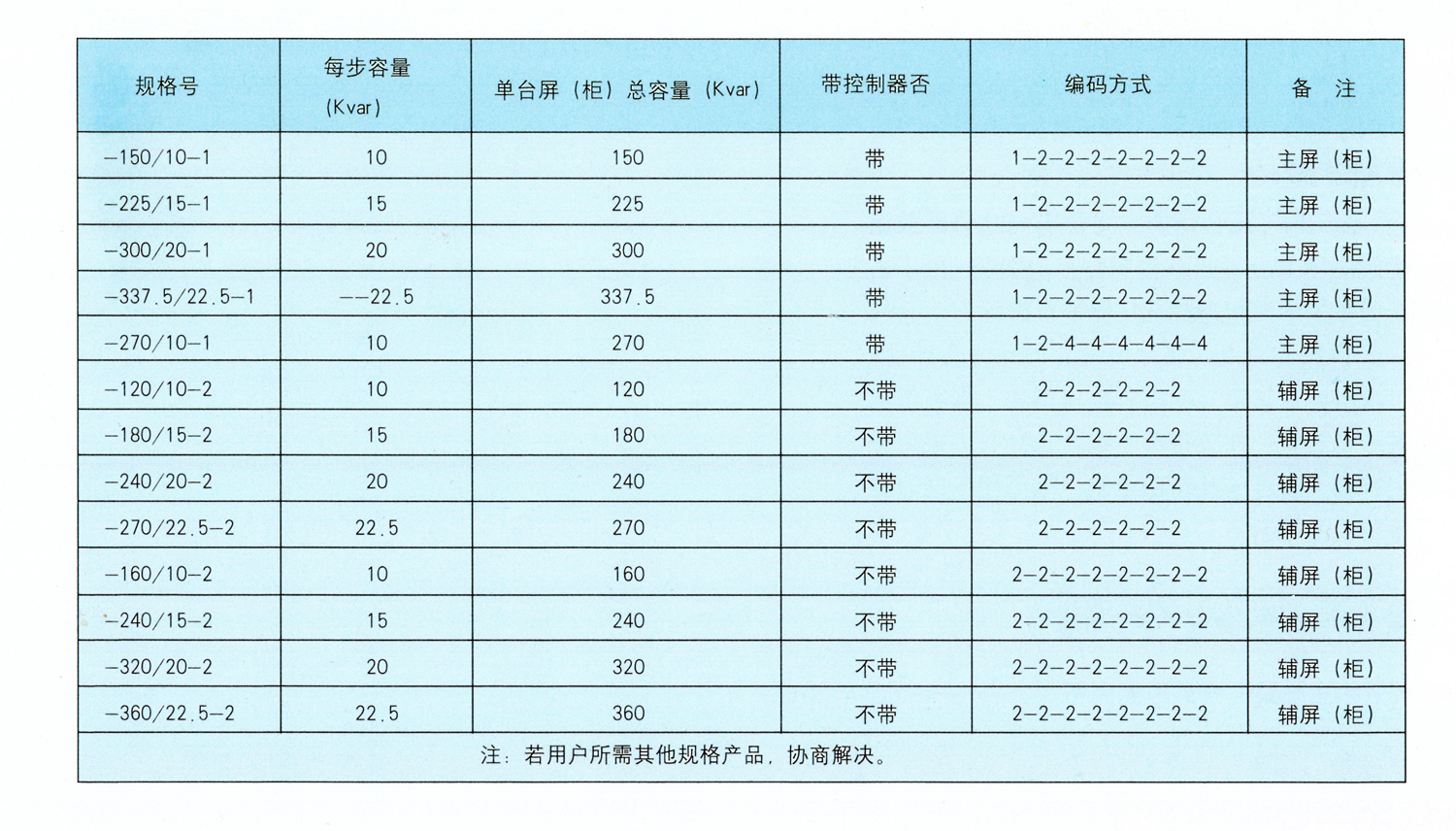

本系列动补装置主屏(柜)的最大容量为337.5Kvar，辅屏(柜)的最大容量为360Kvr，具体规格见表1.

使用条件

3.1户内使用
3.2海拔高度不超过 2000m。
3.3环境空气温度最高不超过 +40'℃，24h 内平均温度不超过 +35℃，最低不低于-25C
3.4空气相对湿度在40℃时不超过50%，温度较低时允许有较高的相对湿度例如+20℃为90%，但应考虑由于温度的偶然变化会出现的凝露。
3.5污染等级为三级。
注:使用条件不符合上述要求时由用户与制造厂协商解决

装置主要技术性能

4.1额定频率 50HZ，额定电压380V(220V)，也可用于660V。
4.2装置设工频过电压保护。
4.3装置设有电容量手动投切功能。
4.4装置设有瞬态过电压保护。
4.5装置的动态跟踪响应时间不大于20ms-2s(用户要求可调)。
4.6工作制为长期。
4.7装置具有断相保护。
4.8控制方式采用编码式投切:
1-2-2…
1-2-4-4…

技术特点与使用效益

技术特点

P(G)D系列无功功率动态补偿装置是一种快速补偿装置，它采用动补控制器控制容性无触点开关投切电容器，跟踪负载无功的变化，使电网传输的无功最小。本装置的技术特点是:电容器投入过程无涌流冲击，无操作过电压，电容器切除过程无电弧重燃、整机使用寿命长，维修量少;动态响应快，可在电容器切除后放电至任何电压下再次投入，可频繁投切，可分相补偿。

使用效益

在三相平衡负荷处，可使电网功率因数提高到0.95以上，且不会产生无功倒送;由于功率因数的提高可增加变压器的负载能力而为用户节省扩容费用，在冲击性和波动性负荷处可减少电压波动，并抑制电压突变，提高供电电压稳定性:在三相不平衡负荷处，可采用分相补偿:通过一些特殊措施，也可用于谐波分量较大的场合。

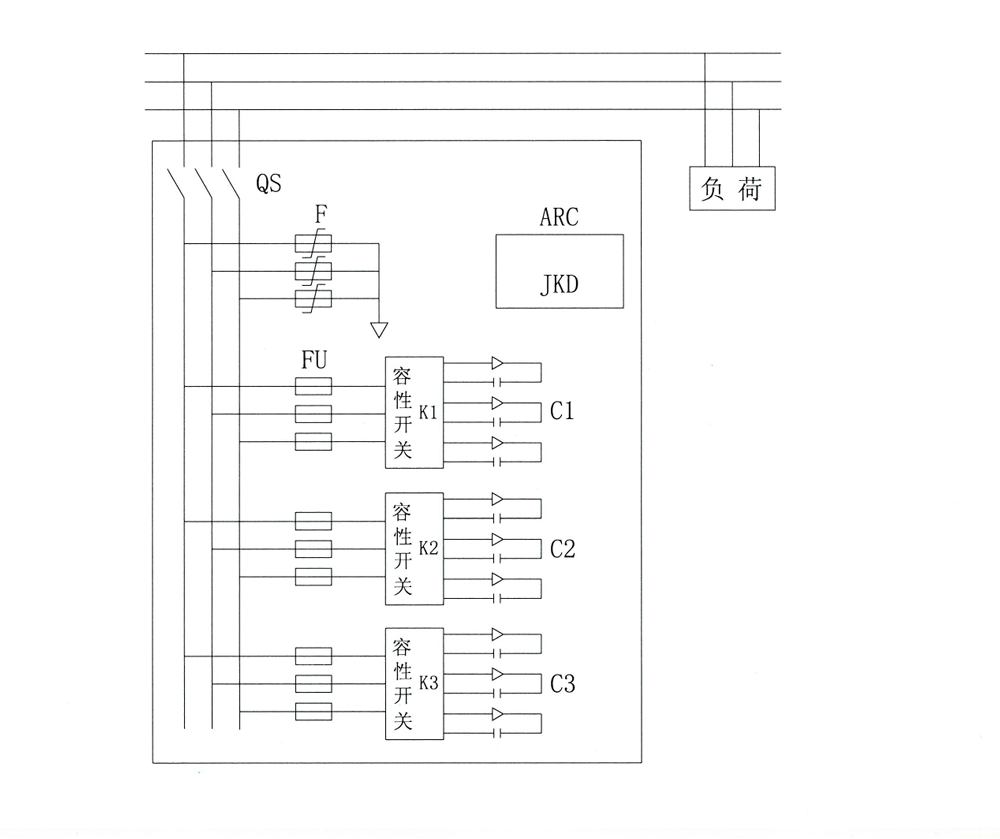

装置的主电路电气原理图

装置的主电路电气原理图见图：

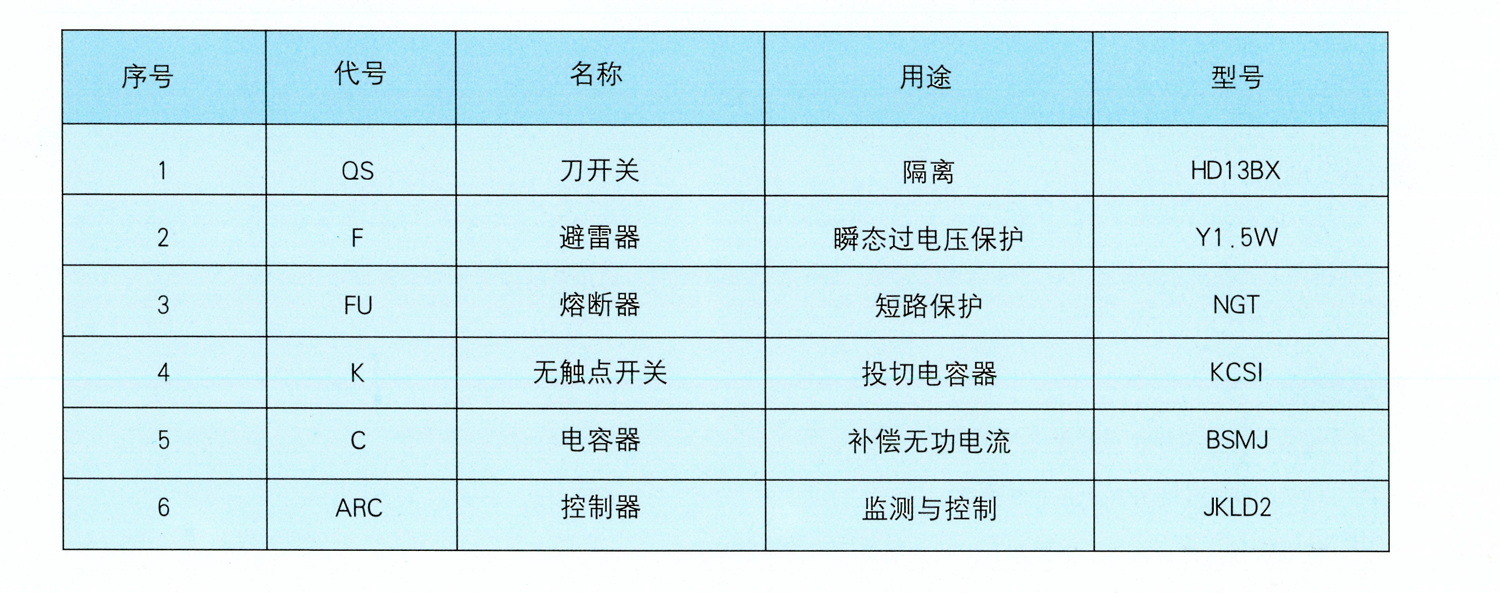

装置中的主要电器元件

装置的结构

本装置的结构分屏式与柜式两种，可分别与PGL配电屏和GGD、GCL、GCK、GCS等配电柜并列安装配套。

安装说明

9.1用户在收到装置后，首先应进行拆箱检验。检查元件是否损坏，导线是否断线，掉头，松动，各处螺钉是否拧紧，随机文件及配件附件是否齐全等。经检查无误后，将装置移至安装基座上。
9.2装置在安装基座上经调整使屏(柜)体与基座平面垂直后用螺栓固紧，然后将系统汇流母线与装置水平母线牢固连接(或通过电缆)，同时将避雷器的地线与系统地线连好，用不小于50平方毫米的铜导线将屏(柜)体接地装置与系统接地部分连接好。
9.3装置内控制器的电流取样信号应取自总进线屏(柜)(或需要补偿部分的馈电线)L相的电流互感器上，电流互感器应选用LMZ2-0.66型(0.5级，额定二次容量不小于10VA)。用截面积不小于2.5平方毫米的多股绝缘铜线从电流互感器上引出连到装置的相应端子上。
9.4电容器辅屏(柜)选用
因电容器屏(柜)最大尺寸的限制、单台电容器主屏(柜)的最大容量数为337.5Kvar,单台电容器辅屏(柜)的最大容量数为360Kvar，当单台电容器主屏(柜)不能满足系统的补偿要求时，可以选取适当容量的辅屏(柜)与主屏(柜)一起完成理想的补偿功能。
